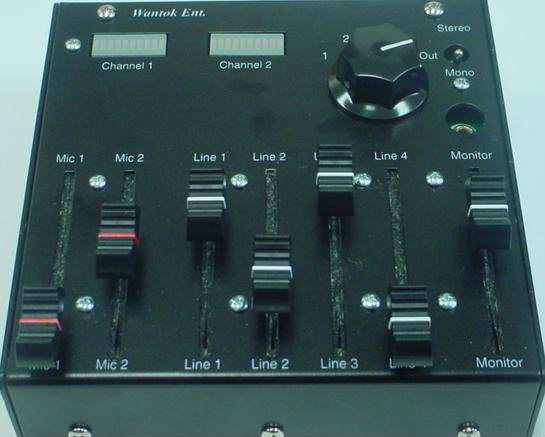

Mélangeur audio à six canaux
Cette unité possède quatre entrées de ligne et
deux entrées pour microphones (haute et basse impédance), tous
via connecteurs RCA. Elle peut fonctionner en stéréo ou mono et a un
affichage du niveau de modulation visuel à double canal. Elle
permet une pré-sélection de canal pour le signal
d'avertissement de contrôle ainsi qu’un contrôle de niveau d’écoute. Aussi,
elle possède des sorties doubles à haut et bas niveau pour
connecter à un émetteur radiodiffusion, à un amplificateur de
sonorisation pour les diffusions extérieurs, ou au deux
simultanément.
Cliquez sur l’image pour l'agrandir

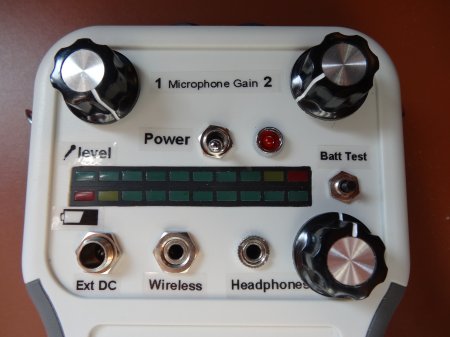

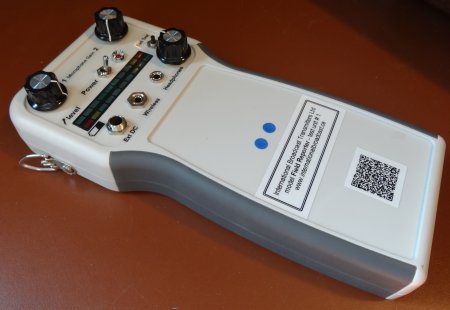

Field Reporter wireless phone interface
The FIELD REPORTER handheld wireless phone interface is used
for relaying audio from the field to a studio, whether it be a
sporting event commentary, reporting at live events, or field
interviews. A radio station commentator or reporter can relay
audio to the radio station’s studio using a FIELD REPORTER
connected to a wireless phone dialled into a studio landline
phone, where that line is interconnected to a broadcast
console or mixer. Alternatively, a second FIELD REPORTER unit
can be used at the studio if a wireless phone is also used
there.
Field
Reporter features and instructions
Cliquez sur
l’image pour l'agrandir

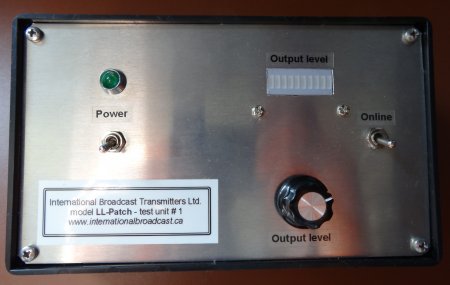

Telephone land line to console patch
The LL-PATCH telephone interconnect is used for interfacing a
dial-up landline telephone line (or fixed phone line) to a
studio console, such as the Wantok-SBS-1 or SBS-2, or any
other studio console or audio mixer, where a single audio
mixer channel is used. This permits the broadcast
station to conduct live interviews or broadcast live feeds
originating over the telephone network. Examples are field
reporting and telephone interviews initiated at the studio.
LL-Patch features and
instructions
Cliquez sur
l’image pour l'agrandir

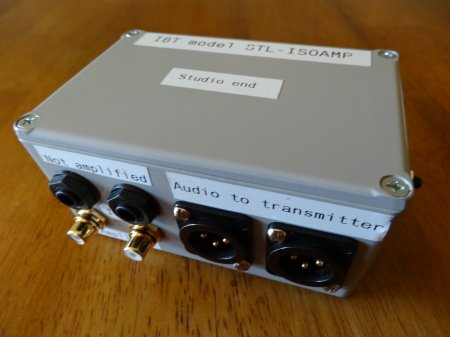

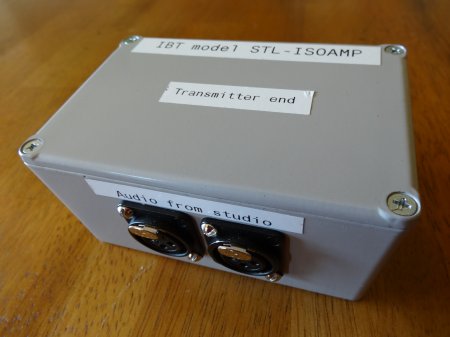

Studio to transmitter link isolator /
amplifier
The main application for this two channel (stereo), split box
system is for long studio to transmitter audio cable runs.
Using balanced audio lines increases the common-mode rejection
ratio, thereby reducing noise and AC hum seen with unbalanced
lines. Selectable audio amplifiers supply gain if
required for long lossy cable
runs.
STL-ISOAMP
features
Cliquez sur
l’image pour l'agrandir
Audio isolation interface
This unit can be used in any mono or stereo audio chain,
providing isolation between equipment connected to either side
of the isolation transformer, reducing issues of ground loops,
noise, and hum. Additionally, the unit provides both balanced
(XLR) connections and unbalanced (¼” phone or phono)
connections on both sides of the isolation transformer.
ISO-BALUN
features

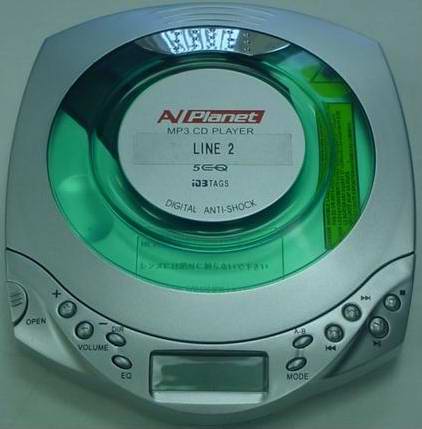

Lecteur de
disque compact/MP3
Le lecteur de disque
compact/MP3 permet de lire des disques enregistrés
compacts réguliers ou des disques MP3 .
Les caractéristiques de
fonctionnement du lecteur de disque incluent la lecture
continue, la recherche de pistes, la lecture aléatoire,
programmée ou en répétition ainsi qu'un balayage préliminaire.
Ces unités possèdent une mémoire tampon digitale qui conserve
jusqu’à 60 secondes de jeu pour prévenir le sautage si on
frappe la console par accident.
Les caractéristiques de
fonctionnement du MP3 supporteront un répertoire maximum de
256 disques MP3 ou un maximum de 512 pistes (dossiers) de
disques MP3. Toutes les caractéristiques de lecture de disque
compact s’appliquent aussi aux disques MP3. En plus, elles
mettent en valeur le répertoire de lecture et le répertoire du
programme.
500 secondes d’entreposage
audio sont disponibles à compter d’un pouce électronique
d’entreposage monté sur le panneau. Ceci est idéal pour
des fonctions à répétition telles que l’entrée et la sortie
dans les réseaux ou d’autres fonctions répétitives qu’on fait
de façon régulière. Cet audio peut être programmé à l’aide
d’un microphone ou à partir d’une source pre-enregistrée par
prise Étandard de 3/8 Sony.
Il
s'agit d'un petit amplificateur audio qui se branche tout
simplement sur une ligne audio à l'aide de prises RCA. Il
nécessite une source 12 Volt pour fonctionner et il amplifie
efficacement n'importe quel signal audio. Sur les consoles de
studio Wantok-SBS-1 et Wantok-SBS-2, le12 Volt peut être trouvé
sur la plaque audio ou de la source 12 Volt auxiliaire à l'arrière
du panneau. Pour de plus ample information, visitez la page
Amplificateur audio.
